Infografía: S-80, submarinos españoles de nueva generación
Entradas relacionadas

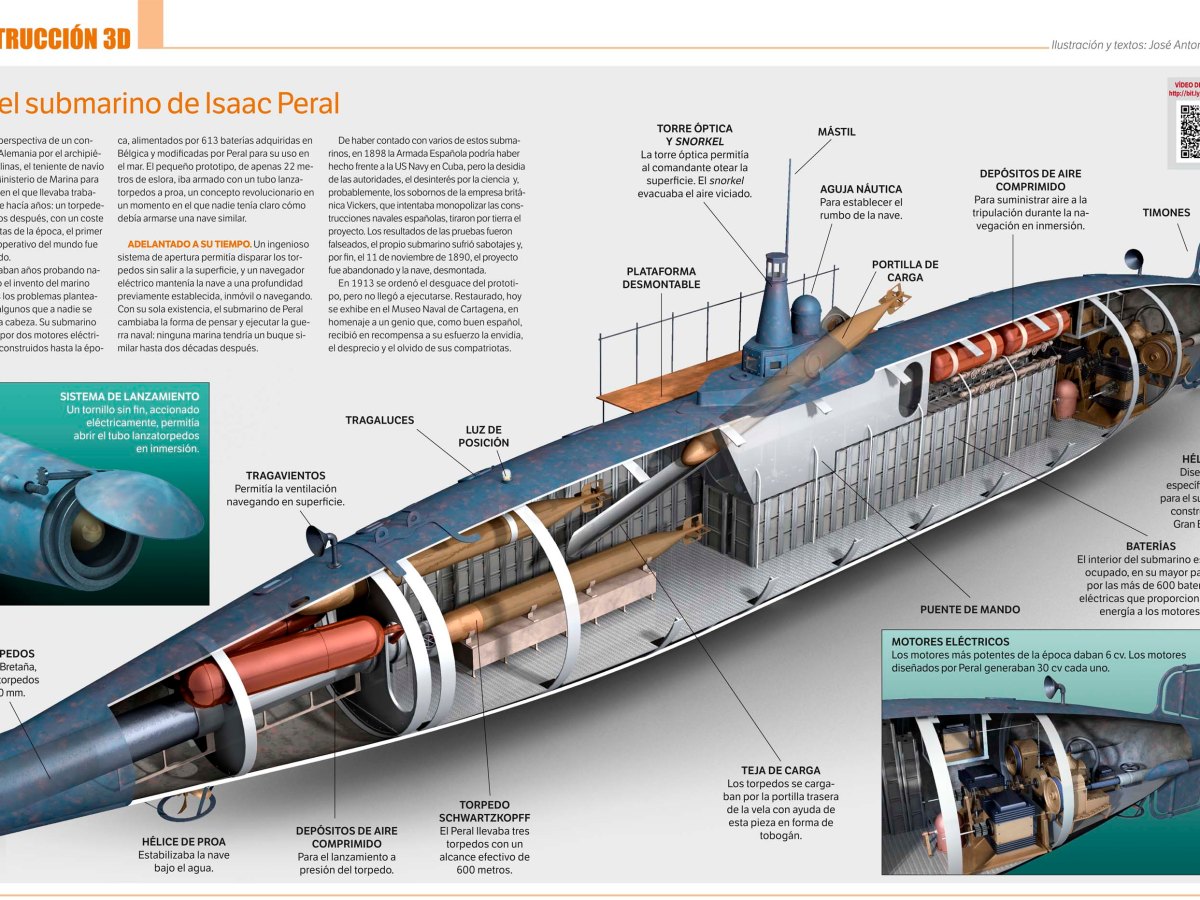

Infografía: Isaac Peral Class Submarine
Infografía: Indias’s submarine strength vs. others
Una infografía de Carlos G. Kindelán para 20minutos.
VA DE BARCOS

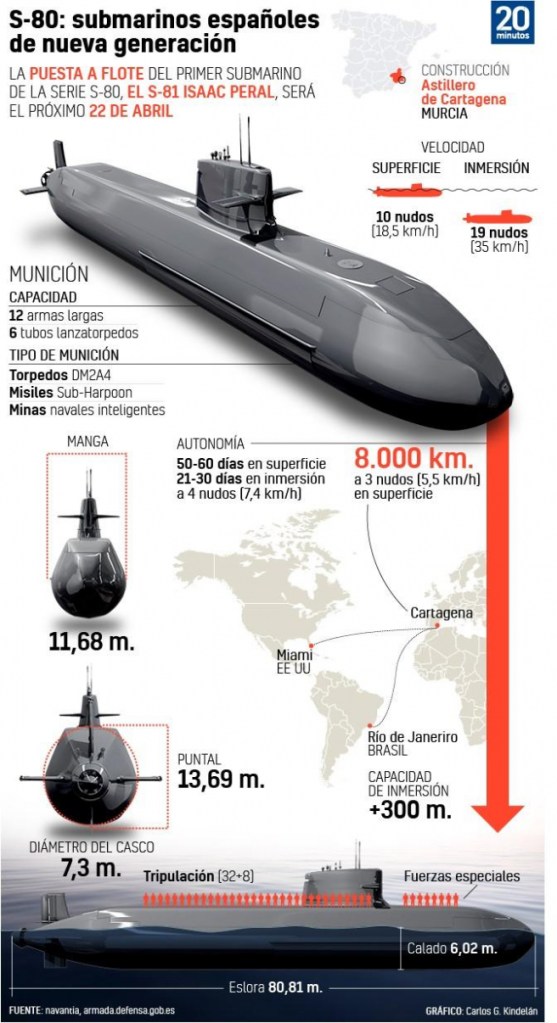

Detalles importantes y errores que observar en esta infografía : la medida representada del puntal de 13’69 mtrs. debe incluir también a la altura de la vela , o sea , lo que vulgarmente se conoce como de quilla a perilla . E igualmente la medida de 11’68 mtrs. correspondiente a la manga , debe ser incluyendo a lo que sobresalen lateralmente los estabilizadores horizontales con los hidroplanos de buceo , ya que si el diámetro del casco tiene 7’3 mtrs. , es literalmente imposible diferenciar tamañas diferencias entre estas tres referencias de medidas en lo representado en esta infografía .
