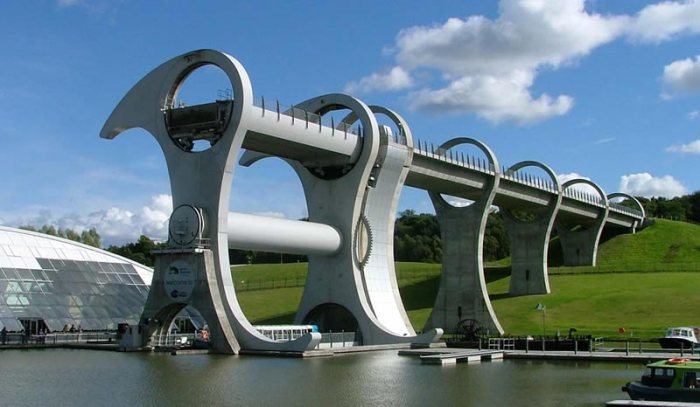

La Rueda de Falkirk, un ascensor de barcos para el siglo XXI

Las dificultades con las que se encontraba el tráfico marítimo que unía la costa este de Escocia con América a través de las difíciles aguas del mar del Norte, llevó a la Royal Navy en el siglo XVIII a buscar una alternativa que evitara este rodeo. La solución, crear un canal navegable de 105 kilómetros entre Inverness en la costa este y Fort William en la costa oeste de Escocia.

El canal de Caledonia, como fue bautizado, fue diseñado por el ingeniero Thomas Telford y construido entre 1803 y 1822 con un coste de 840.000 libras de la época. Tan solo un tercio de su distancia era artificial, mientras que el resto estaba formado por los lagos Dochfour, Ness, Oich y Lochy. El canal no fue el éxito comercial que sus creadores esperaban; era demasiado estrecho y poco profundo, y cuando se mejoró coincidió con la llegada del ferrocarril.

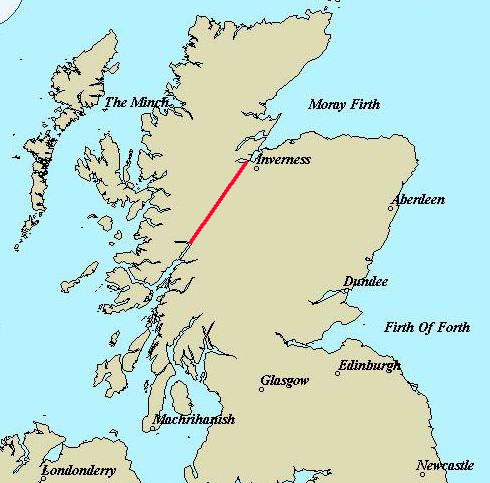

El canal de Caledonia (fuente: Milvina)

Al canal de Caledonia se unieron con el tiempo los canales de Crinan, Monkland, Forth & Clyde y el canal de la Unión. Estos dos últimos se encontraban unidos mediante un enlace formado por 11 esclusas, pero en la década de los años 30 del siglo pasado cayó en desuso y fue rellenado con tierra. Aunque la la sociedad pública de canales, la British Waterways Board, tenía intención de recuperar los canales y su conexión a finales del siglo pasado, faltaba el dinero para poder llevar adelante el proyecto.

Y este apareció en 1993. La Comisión para el Milenio se constituyó ese año como un ente encargado de repartir el dinero ganado con la venta de lotería. En cuanto se juntaron los fondos suficientes, la Comisión solicitó la presentación de proyectos remarcables para conmemorar la llegada del nuevo milenio, siempre con la condición de que solo aportaría la mitad del presupuesto, siendo el resto cubierto por la participación de otras entidades o ciudadanos.

En 1997 la Comisión aprobó el proyecto de restauración de los canales, poniendo 32 millones de libras del presupuesto, el 42% de los 78 millones necesarios para completar la obra, siendo el resto cubierto por autoridades locales, la Red de Empresas Escocesas y el Fondo Europeo de Desarrollo Regional. El proyecto no se quedó solo en devolver los canales a su estado original, si no que se decidió crear una estructura digna del siglo XXI en vez de las tradicionales esclusas para elevar los barcos entre los canales, la Rueda de Falkirk.

Una joint venture formada por Morrison Construction y Bachy Soletanche se llevó el contrato para el diseño de la rueda, que plasmaron como una noria con cuatro góndolas. Aunque el diseño era funcional, no era la pieza icónica de ingeniería que la British Waterways Board estaba buscando, así que juntó un equipo de veinte ingenieros y arquitectos bajo el mando de Tony Kettle, de RMJM (Robert Matthew Johnson Marshall), una de las mayores firmas de arquitectura y diseño del mundo.

Basándose en la idea original de la noria, el nuevo enfoque de Kettle se dirigió hacia las norias hidráulicas que elevan con cubos el agua del curso de un río o canal hasta un conducto distribuidor gracias a la propia fuerza del curso mediante paletas o bien mediante tracción animal. En este caso, la noria solo tendría dos recipientes, que se mantendrían llenos de agua (o el peso equivalente si llevaban barcos) y girarían accionadas por motores, mientras que la imagen final de la rueda estaba inspirada por un hacha celta doble, la hélice de un barco o el costillar de una ballena.

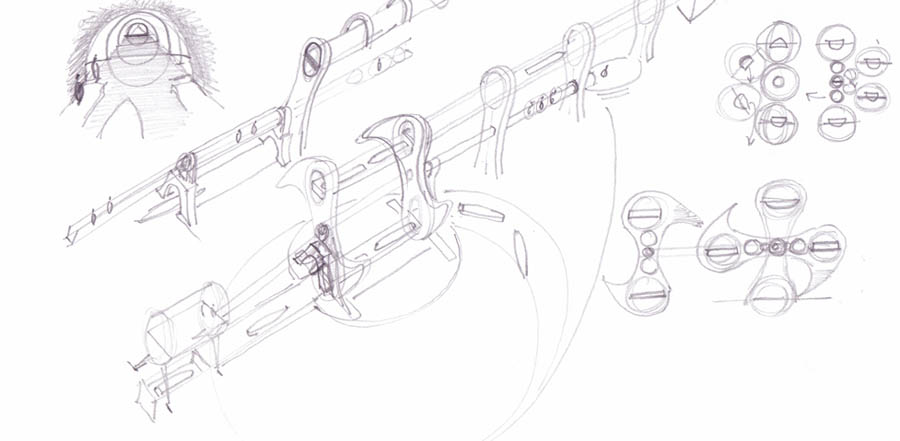

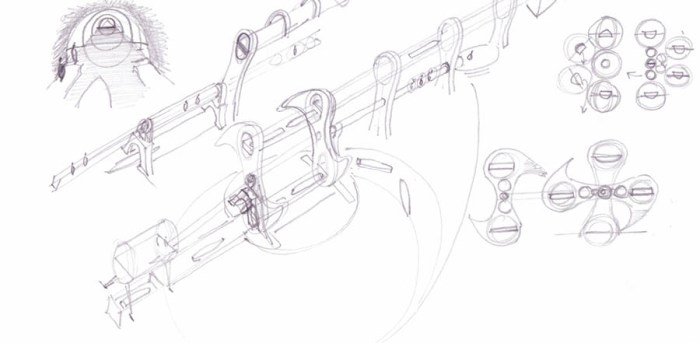

Boceto de la Rueda de Falkirk (fuente: wikiarquitectura)

El nuevo diseño convenció a la comisión y la empresa Butterley Engineering se encargó de la ingeniería y construcción de la rueda en sus talleres de Ripley (Derbyshire, Inglaterra). En 2001, una vez terminada, la rueda se trasladó desde allí en piezas a bordo de 35 camiones 450 kilómetros por carretera hasta su emplazamiento final. Para su construcción se utilizaron en total más de 2.000 toneladas de acero ó 14.000 pernos, y trabajaron en la obra más de 1.000 personas. Tras cuatro años de planificación y construcción, la Rueda de Falkirk fue inaugurada el 24 de mayo de 2002 por la reina Isabel II dentro de los festejos por sus Bodas de Oro en la Corona.

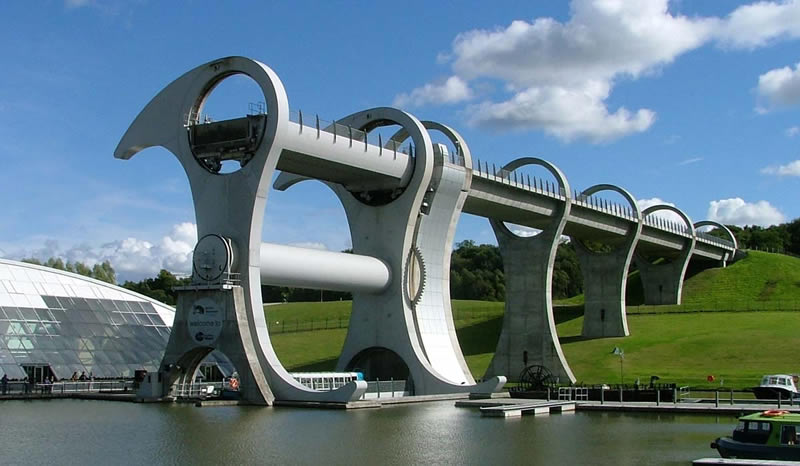

La Rueda de Falkirk (fuente: caledonianmercury.com)

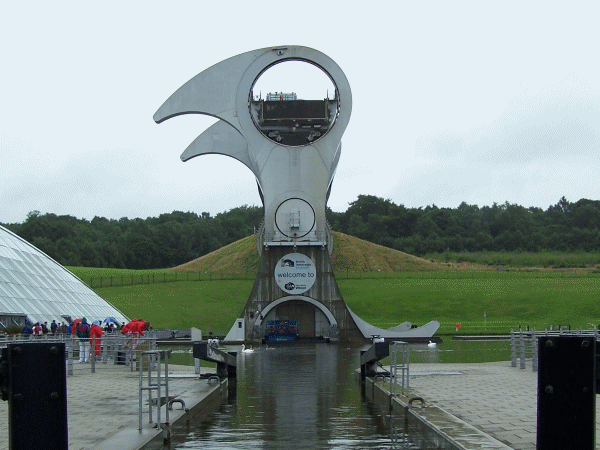

El ascensor de barcos de la Rueda de Falkirk conecta el canal Forth y Clyde con el canal de la Unión, salvando una distancia vertical de 24 metros. La rueda, con un diámetro total de 35 metros y una longitud de 28 metros, gira 180º en menos de cinco minutos, haciendo girar y elevando los cajones en los que se suben embarcaciones de hasta 20 metros de eslora por 4 metros de manga. Como otras de las estructuras construidas por la Comisión del Milenio, la Rueda cuenta con un centro de interpretación, un salón de exposiciones, una cafetería y una tienda.

El centro de interpretación recibe unos 400.000 visitantes cada año, y uno de cada cuatro coge uno de los barcos que sale cada hora, con un coste de 13,50 libras (unos 15,50 euros) para los adultos y 7,50 libras (unos 8,50 euros) para los niños. Desde 2007, la rueda aparece en el anverso de los billetes de 50 libras expedidos por el Banco de Escocia, en una serie de billetes que conmemora los mayores logros de la ingeniería escocesa.


Juan A Oliveira es el responsable de las Áreas de Ingeniería Naval Aplicada y Estructuras en CT Ingenieros. Desde 2013 edita y coordina el blog de temática naval vadebarcos.net. Puedes conectar con él a través de Twitter o LinkedIn.
